Creo Schematics
Creo Schematics oferece suporte a oportunidades de crescimento. Gere rotas 3D a partir de lógica
esquemática 2D, eliminando virtualmente erros.
O que é Creo Schematics

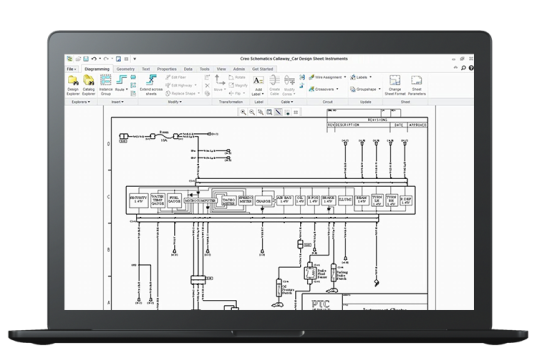

O Creo Schematics é uma poderosa ferramenta de design e documentação de esquemas elétricos e eletrônicos desenvolvida pela PTC. Ele permite que engenheiros e designers criem diagramas precisos e detalhados de circuitos elétricos, ajudando no processo de desenvolvimento de produtos e na comunicação de informações técnicas.
Com o Creo Schematics, os profissionais podem criar facilmente esquemas elétricos complexos, adicionar símbolos e componentes, conectar fios e cabos, e gerar automaticamente listas de materiais e documentação técnica. Isso torna o processo de projeto mais eficiente e preciso, ajudando a evitar erros.
Benefícios do Creo Schematics
Descubra como o Creo Schematics pode otimizar seus processos de projeto e engenharia.
Reduza o time-to-market
Ao automatizar o roteamento de cabos, fios e tubulações 3D, o processo de interpretação manual de esquemas 2D ao criar um protótipo digital 3D de chicotes e tubulações é eliminado.
Reduza o custo total do produto
Ao usar ferramentas de criação e análise de esquemáticos, os engenheiros podem otimizar digitalmente os projetos em termos de custos, bem como reduzir a dependência de protótipos físicos.
Melhorar a qualidade do produto
Ao verificar automaticamente a montagem roteada 3D concluída quanto à conformidade exata com o esquema 2D, os engenheiros economizam horas em verificações manuais e tediosas e eliminam erros antes da produção.
Features and specifications
Tipos de Diagramas
P&ID (Diagrama de Tubulação e Instrumentação)
Block (Bloco)
Wiring (Fiação/Elétrico)
HVAC (Aquecimento, Ventilação e Ar Condicionado)
Functional (Funcional)
Schematic (Esquemático)
Hydraulic (Hidráulico)
Pneumatic (Pneumático)
Intercâmbio de dados
Formatos de exportação suportados: CSV, CGM, DWG, DXF, Medusa, PDF, XML, ECAD e CON
Formatos de importação suportados: EDS, CSV, CGM, DWG, DXF, Medusa e XML
Suporte para dados legados do Pro/DIAGRAM™
Manipulação de Design
Gerenciamento integral de produtos
Permitir o gerenciamento de dados esquemáticos dentro do Product Development System (PDS) da PTC, incluindo Windchill® PDMLink® e Windchill ProjectLink™
Abrir, realizar o check-out e check-in de projetos do Windchill diretamente de dentro do Creo Schematics
Gerenciamento flexível de catálogos
O catálogo central fornece uma fonte única para as bibliotecas de projeto da empresa
A biblioteca de símbolos gratuita inclui os padrões ANSI, CSA e IEEE
Propriedades e parâmetros
Parâmetros são totalmente definíveis pelo usuário e podem ser atribuídos a: Pastas, Conjuntos de Folhas, Folhas, Blocos, Fibras, Grupos, Portas, Formatos
Valores de parâmetros podem ser predefinidos no catálogo, modificados no momento da inserção, atualizados por seleção a partir de um conjunto de dados, editados por seleção múltipla ou alocados automaticamente
Exibição gráfica de propriedades disponível em: Folhas, Formatos, Blocos, Fibras, Grupos, Portas
Atribuição automatizada de informações de terminação de conectores
Importação de informações de sinais de aplicações de PCB
Características de exibição
Qualquer número de atributos
Qualquer sub-string de qualquer valor de atributo
Quaisquer strings fixas, delimitadores
Suporte a fontes True Type
Qualquer camada (layer), cor
Rótulos (labels) customizáveis
Características de exibição
Tipos de relatório: Parâmetros, Inventário, Conexão
Classes de relatório: Design, Catálogo, Bloco, Grupo, Fibra, Porta
Critérios:
Parâmetros inteiros e reais
Parâmetros de string (texto)
Parâmetros de lista
Parâmetros de folha
Parâmetros de tipo
Destino do relatório: Folha, Caixa de Diálogo, Arquivo Java Read API
Características de exibição
eSimulate Lite para analisar diversas propriedades de corrente e tensão entre componentes (não disponível no Creo Schematics Lite*)
