O FTI CATSTAMP permite aos usuários avaliar rápida e facilmente a viabilidade da peça e do processo, bem como determinar a forma em branco e o springback. Identifica problemas de conformabilidade (fissuras/rugas), permitindo que os usuários implementem alterações de design mais cedo no ciclo de vida do produto, economizando tempo e dinheiro. Antes de liberar os dados para as ferramentas, os engenheiros executam o FTI CATSTAMP para avaliar os riscos de conformabilidade e otimizar o uso do material. Considera a geometria do componente ou da ferramenta e leva em conta as propriedades do material, atrito, aglutinante, adendo, força do suporte do branco, pressão do bloco, cordões de tração e brancos soldados sob medida.
Features em FTI CATSTAMP
Técnicas de Design para Fabricação (DFM)
Técnicas de DFM são utilizadas em componentes de Class B e C de Body-In-White (BIW). Os designers de produto podem avaliar diversos cenários de conformação. Engenheiros podem prever problemas de formabilidade (trincas/rugas) e retorno elástico (springback) para reduzir ordens de alteração de engenharia (ECOs), desenvolver o tamanho do blank, determinar a utilização de material e o peso, com saídas para economia de tempo em Excel, PowerPoint ou relatórios personalizados.
Requisito Chave do Produto (KPR)

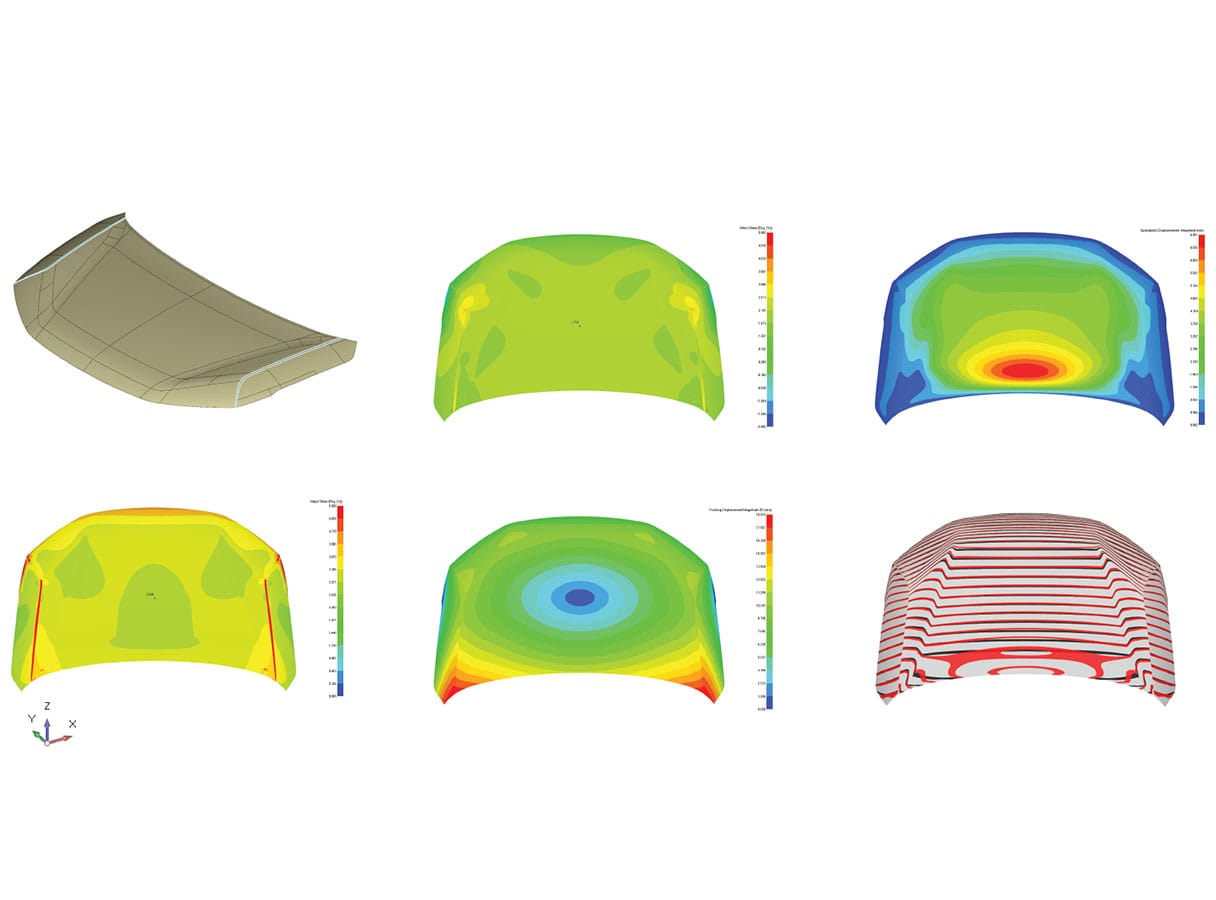

Técnicas de KPR são utilizadas em OEMs automotivas para revisar superfícies de Classe A enquanto os modelos de argila (clay models) ainda estão na fase de estilo. A análise de KPR aborda questões como qualidade estética, distorção de superfície para superfícies de acoplamento, resistência a mossas, continuidade das linhas de reflexo, continuidade de recursos, linhas de deslizamento (slip lines) e afinamento. Os KPRs afetam significativamente a qualidade do produto, a segurança e a conformidade com as regulamentações.

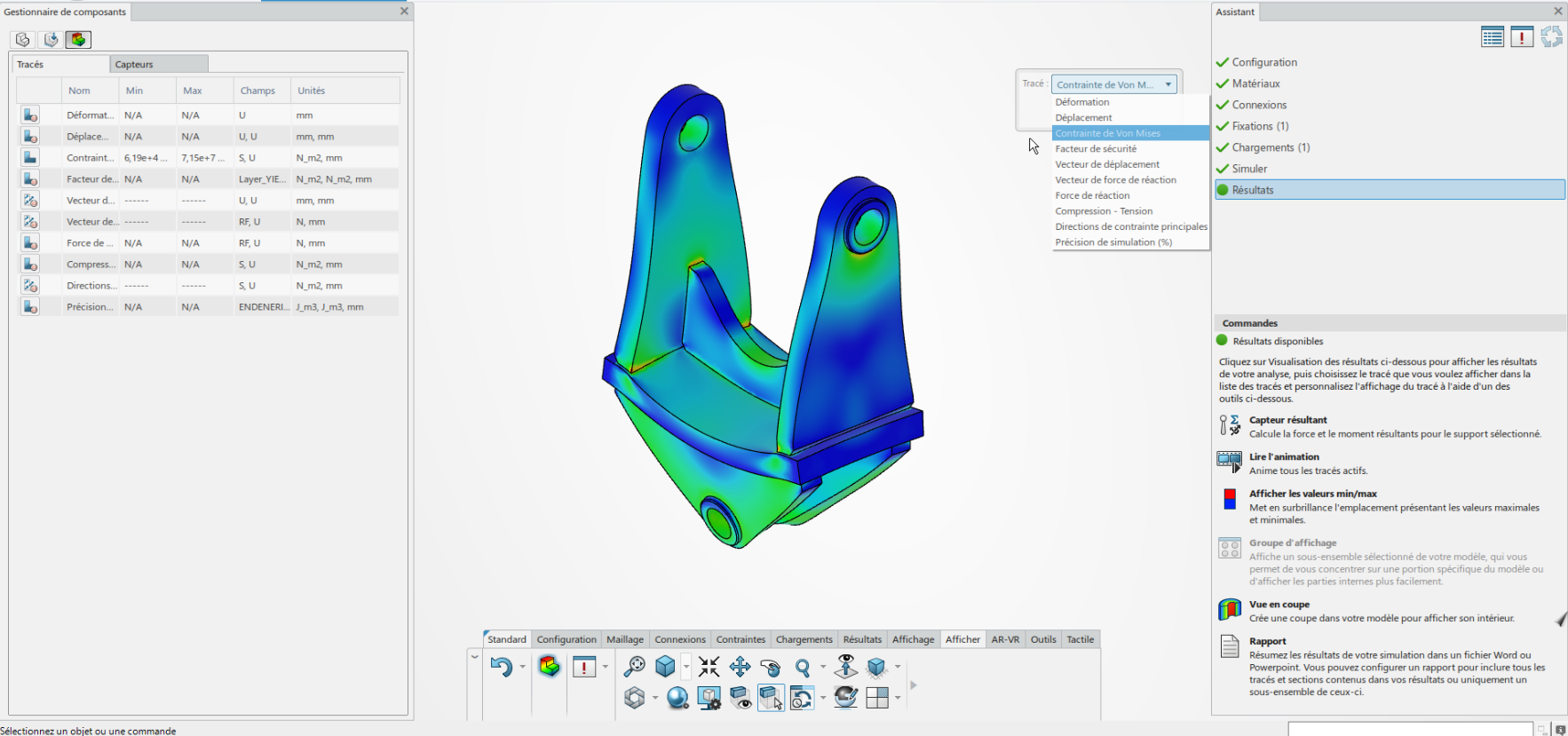

Solução Integrada
O FTI CATSTAMP V6 é uma aplicação totalmente integrada ao ambiente nativo do 3D Experience e utiliza o solver proprietário Coupled Hybrid Inverse (CHI) da Hexagon para análises de viabilidade de conformação rápidas e precisas. Engenheiros de design buscam projetar peças livres de problemas de formabilidade (trincas/rugas) e eliminar ECOs dispendiosas durante o projeto e a construção do ferramental.
Seus benefícios com a FTI CATSTAMP
- A abordagem baseada em física científica identifica problemas de conformabilidade no estágio de design do produto, reduzindo os ECOs
- Identifica alterações no projeto do produto que melhoram a qualidade, a utilização do material e reduzem o peso e os custos para um uso ideal do material
- Desenvolve o tamanho mínimo em branco e garante que não haja sobreposição de branco

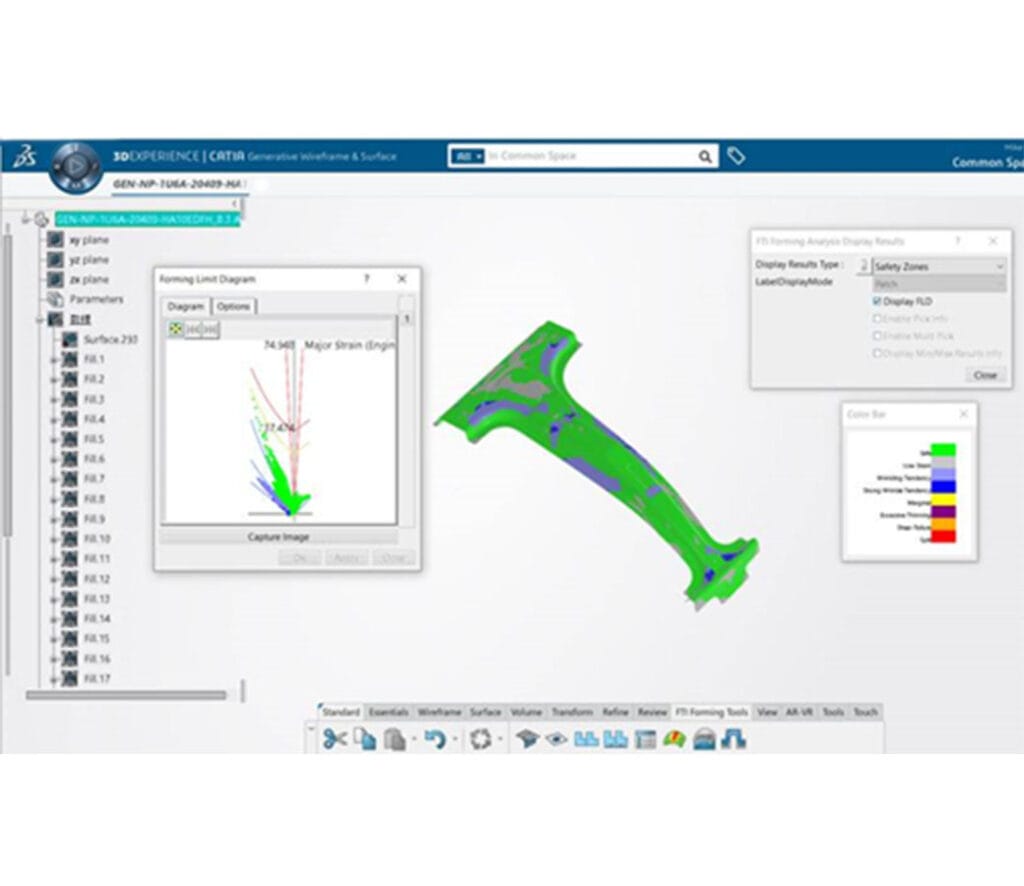

- Identifica com precisão fendas e rugas usando o Diagrama de limite de conformação (FLD, Forming Limit Diagram), Zona de segurança, além da Tensão da espessura, Tensão maior/menor, etc.
- Calcula o springback para prever problemas para ferramentas e fornece informações para negociação de tolerância ou para adicionar recursos de projeto para reduzir o springback.
- Relatórios resumem problemas de projeto de produtos e utilização de material, fornecendo comunicação de primeiro nível entre fornecedores de produtos e de ferramentas (internos/externos).
